■ 製品概要

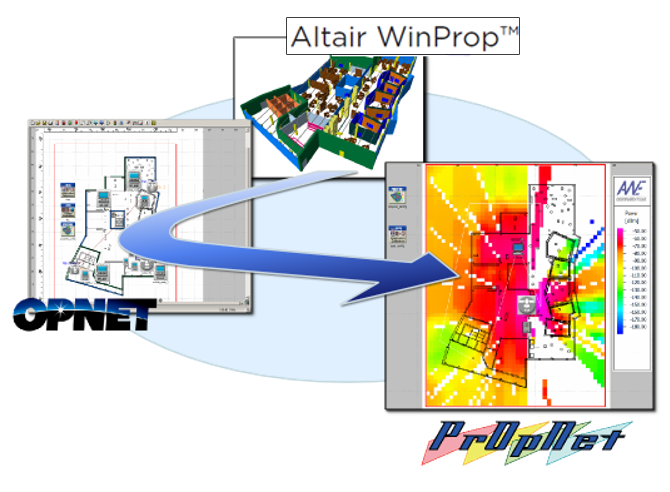

○ PrOpNet(プロップネット)とは

電波伝搬シミュレーションソフトのWinPropとOPNETを組み合わせることにより詳細で
正確なシミュレーションが可能となりました。

PrOpNet画像



■ 連携について
○ WinPropとは
・AWE Communication社(独)が開発した電波伝搬シミュレーションツール
・地形データ、建物データ、材料データ等を考慮したシミュレーションが可能
・伝搬モデルとしてレイトレースをはじめとした数種類が用意され、目的別に正確性は実行時間を考慮したシミュレーションが可能
・詳細はこちら
○ OPNETとは
・OPNET Technologies社(米)が開発したネットワーク通信向けシミュレーションツール
・プロトコル開発/検証のための機能を提供
    -豊富なモデルライブラリ
    -階層的なモデル構造(トポロジ、プロトコルスタック、etc...)
・詳細はこちら

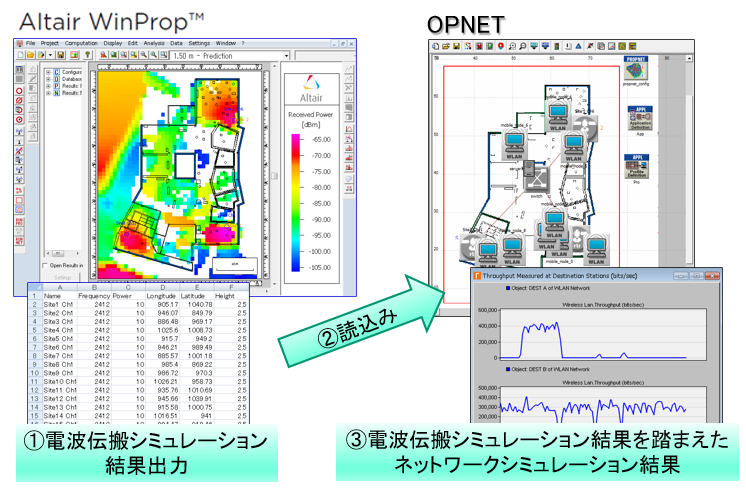

○ 2つのソフトを掛け合わせると…
WinPropで取得したシミュレーション結果をOPNETのパイプラインステージに取り込み、建物、地形などにより電波の反射、透過などに由来する電波環境を正確に反映したネットワークシミュレーションを実施できます。
この連携により、実際にWiFi、WiMAX、LTEなどの基地局を設置する地域の特性を考慮したカバレッジ測定、無線基地局のキャパシティなどといった複合的で 複雑なネットワークシミュレーションが可能となります。
PrOpNet画像



■ シミュレーションの流れ

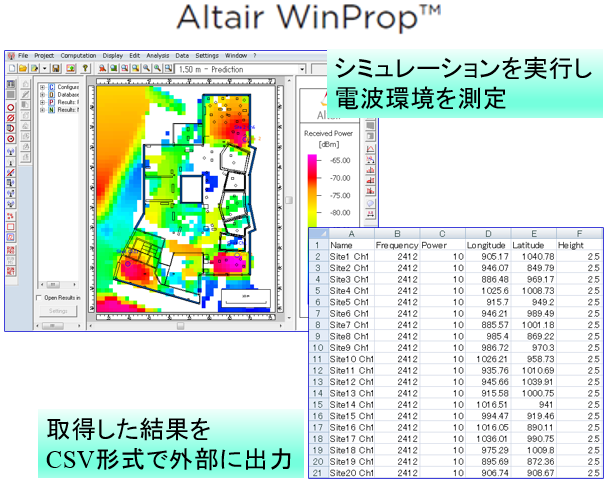

@ WinProp
・シミュレーションを実行
・シミュレーション結果を外部出力
PrOpNet画像

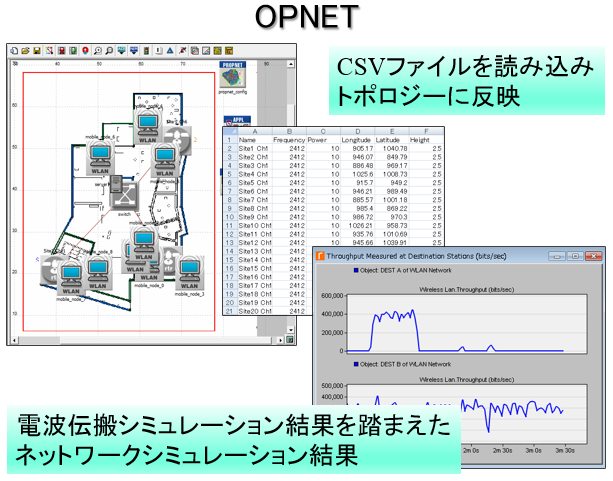

A OPNET
・トポロジを作成
・シミュレーションを実行
・結果の取得
PrOpNet画像



■ 資料
こちらよりお客様提案資料がダウンロードできます。



■ 仕様
○ 対応データ
【地図データ】
・DTED、DEM、HGT、ArcViewなど
【建物データ】
・MapInfo、ArcView、DXF、SHAPE、AutoCADなど
【伝播モデル】
・Hata-Okumura Model
・COST 231Walfisch-Ikegami Model
・Dominant Path Model
・3D Ray Tracing Model
【アンテナパターン(取り込み可能フォーマット)】
・*.msiフォーマット
・*.plnフォーマット

※その他多数対応(詳細はお問い合わせください)
○ ライセンス形態
・OPNET
    -永久ライセンス/年間ライセンス
    -スタンドアロン/フローティング
・WinProp
    -永久ライセンス/年間ライセンス
    -スタンドアロン/フローティング
○ サポート
・電話、メールでの日本語サポート
・OPNET/WinPropのバージョンアップ
○ サービス
・機能追加/カスタマイズ(有償)
○ 動作環境
・OPNET Modeler:16.0A PL6以上
・WinProp:11.06以上
・OS:Microsoft
    -Windows 7 Professional
    -Windows Vista Business
    -Windows XP Professional
    -Windows Server 2008
    -Windows Server 2003
・システムパッチ:Microsoft
    -Windows Vista Buisiness Service Pack 1 必須
    -Windows XP Professional Service Pack 1 必須
・CPU:Windows
    -2GHz以上
・メモリ:512MB以上(2GB以上推奨)
・ディスプレイ:解像度 1024×768以上(1280×1024以上推奨)
・ハードディスク:5GB以上
